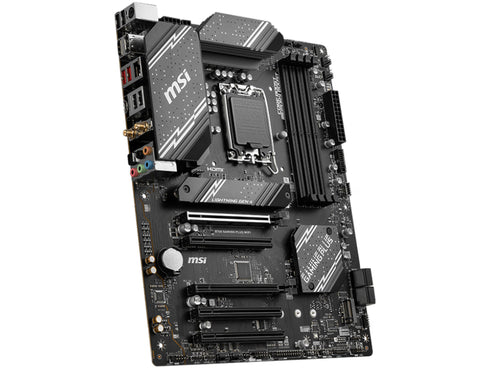

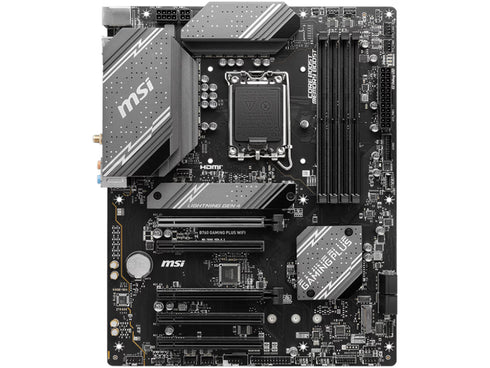

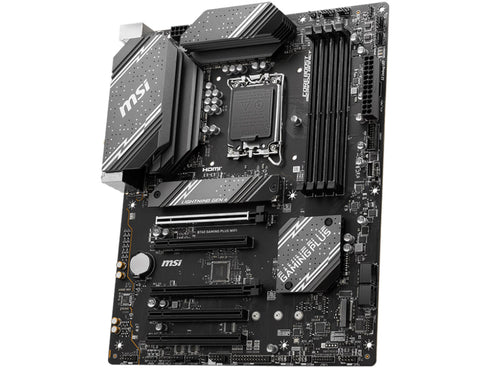

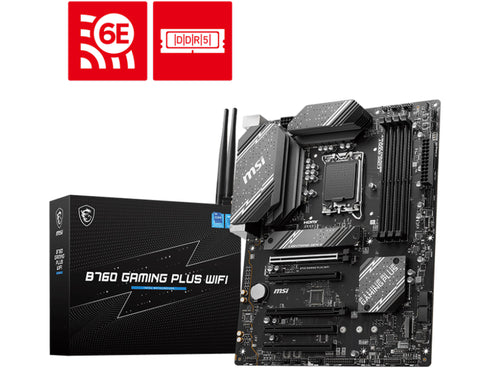

MSI B760 Gaming Plus WiFi
B760 GAMING PLUS WIFI är designad med massor av anslutningsmöjligheter, flexibla verktyg och bekväm Wi-Fi-lösning med DDR5-minnesversion för spelare som vill ha allt.
- Stöd Intel® Core™ 14:e/13:e/12:e generationens processorer, Intel® Pentium® Gold och Celeron®-processorer för LGA 1700-sockel
- Stöder DDR5-minne, Dual Channel DDR5 6800+MHz (OC)
- Förbättrad strömlösning: 12+1 Duet Rail Power System med P-PAK, 8-stifts + 4-stifts CPU-strömkontakter, Core Boost, Memory Boost
- Premium termisk lösning: Förlängd kylfläns, MOSFET termiska kuddar klassade för 7W/mK, extra termiska choke kuddar är byggda för högpresterande system och non-stop spelupplevelse
- Blixtsnabb spelupplevelse: PCIe 4.0-kortplats, Lightning Gen 4 x4 M.2 med M.2 Shield Frozr, Turbo USB 3.2 Gen 2 10G
- 2,5G LAN med Wi-Fi 6E-lösning: Uppgraderad nätverkslösning för professionell användning och multimedia. Ger en säker, stabil och snabb nätverksanslutning
- Högkvalitativt mönsterkort: 6-lagers PCB tillverkad av 2oz förtjockad koppar
- Audio Boost: Skäm bort dina öron med studioljudkvalitet för en fantastiskt uppslukande spelupplevelse
Kylning
Utökad kylfläns
Utökad kylfläns förstorar ytan för värmeavledning och bibehåller prestandan vid tunga belastningar.
M.2 Shield Frozr
Förstärkt M.2 termisk lösning hjälper M.2 SSD säker och säkerställer otrolig prestanda.
Kraftig pläterad VRM-kylfläns
VRM-kylflänsen täcker den övre MOS och hjälper till att skingra värmen.
7W/mK Thermal Pad & Extra Choke Pad
Högkvalitativa 7W/mK MOSFET termiska kuddar och ytterligare termiska choke-kuddar säkerställer stabil prestanda när alla kärnor körs med hög hastighet.
OPTIMERAD FÖR VATTENKYLNING
Utformad för att stödja de mest populära allt-i-ett-lösningarna & skräddarsydda vattenkylningslösningarna på marknaden. Vattenpumpens tillägnade stifthuvud stödjer upp till 3 amp, vilket ger dig full kontroll över vattenpumpens hastighet. En tydligt markerad “håll-er-borta-zon” möjliggör en enkel och säker installation samt perfekt passform.
DIY 2.0 – INTEGRERAR MED SYSTEMMILJÖN
Anslut och synkronisera med MSI-kylare och fodral med strategiskt placerade pin-header-platser inklusive en dedikerad pump-fläkt-header.
Prestanda
LIGHTNING GEN 4 PCI-E
MSI lightning Gen 4 PCI-E representerar bandbredden för ett x16-gränssnitt till 64GB/s som har fördubblats jämfört med sin tidigare generation.
MSI Steel Armor
MSI PCI Express Steel Armor-kortplatser är säkrade på moderkortet med extra lödpunkter och klarar vikten av tunga grafikkort. När alla fördelar i spel räknas, skyddar Steel Armor kontaktpunkten från elektromagnetiska störningar.
| Produktlinje |
MSI |
| Modell |
B760 GAMING PLUS WIFI |
| EAN |
4711377086561 |
Moderkort
| Processor-socket |
LGA1700-uttag |
| Stöder Ram Integrity Check |
Icke ECC |
| RAM som stöds (registrerad eller buffrad) |
Ej buffrad |
| RAM-teknik som stöds |
DDR5 SDRAM |
| RAM-kortplatser |
4 DIMM-kortplatser |
| Formfaktor |
ATX |
| Kretstyp |
Intel B760 |
| Kompatibla processorkommentarer |
Stöder 12:e och 13:e generationens Intel Core / Pentium Gold / Celeron |
| RAM-hastighet som stöds |
5600 MHz, 6400 MHz (O.C.), 6200 MHz (O.C.), 6600 MHz (O.C.), 5000 MHz, 6000 MHz (O.C.), 4800 MHz, 5400 MHz, 5200 MHz, 5800 MHz (O.C.), 6800 MHz (O.C.) |
| Strömkontakter |
24-pin kontakt för huvudström, 8-pin ATX12V-kontakt, 4-pin ATX12V-kontakt |
Gränssnitt
| USB/FireWire-portkonfiguration (sidhuvud) |
1 x USB-C 3.2 Gen 2 + 2 x USB 3.2 Gen 1 + 4 x USB 2.0 |
| USB/FireWire-portkonfiguration (aktiv) |
1 x USB-C 3.2 Gen 2 + 2 x USB 3.2 Gen 2 + 4 x USB 2.0 |
| Lagringsportar |
4 x SATA-600 (RAID), 2 x M.2 |
| Lagring |
Serial ATA-600 (RAID), M.2-uttag |
| USB/FireWire |
USB 3.2 Gen 1, USB-C 3.2 Gen2, USB 3.2 Gen 2 |
Videoutgång
| Typ |
Grafikadapter (CPU krävs) |
Ljudutgång
| Standarder som följs |
HD-ljud |
| Typ |
Ljudkort |
| Audio Codec |
Realtek ALC897 |
| Ljud |
High Definition Audio (8-kanalig) |
Nätverk
| Nätverksstyrenhet |
Realtek RTL8125BG |
| Nätverk |
Bluetooth 5.3, 2.5 Gigabit Ethernet, 802.11a/b/g/n/ac/ax (Wi-Fi 6E) |
| Datalänkprotokoll |
IEEE 802.11g, IEEE 802.11b, IEEE 802.11a, IEEE 802.11ax (Wi-Fi 6E), IEEE 802.11ac, Bluetooth 5.3, IEEE 802.11n, 2.5 Gigabit Ethernet |
Kabeldetaljer
| Medföljande kablar |
1 x Seriell ATA-kabel |
Diverse
| Produkttyp |
Moderkort |
| Standarder som följs |
DisplayPort 1.4, JIS C 0950, FCC Part 15 Class B, WEEE |
| Inkluderade tillbehör |
M.2-skruv/distansuppsättningar, Wi-Fi-antenn, IO-skydd |
Moderkortegenskaper
| Hårdvaruegenskaper |
6 Layer PCB, MSI Steel Armor, Extended Heatsink Design, MSI Audio Boost, MSI Core Boost, Surface Mount Technology (SMT), M.2 Shield FROZR, Digital PWM, 12+1+1 Phase Power Design, Water Pump Header, DIY Friendly Design, Detektering av intrång i chassit, 2oz Copper PCB, MSI Memory Boost |
| BIOS-egenskaper |
MSI ClickBIOS 5, M-Flash |
RAM
| Egenskaper |
Intel Extreme Memory Profiles (XMP) 3.0, Minnesarkitektur med dubbel kanal |
Expansionsuttag
| Expansionskortplatser |
4 x DIMM 288-stift, 1 x CPU, 1 x PCIe 4.0 x16, 1 x M.2 socket (2242/2260/2280/22110 M.2 Key M-plats), 1 x M.2 socket (2242/2260/2280 M.2 Key M-plats), 1 x PCIe 4.0 x16 (x4-läge), 3 x PCIe 3.0 x16 (x1-läge), 1 x M.2 socket (Key E) |
Lagringsgränssnitt
| Lagringsgränssnitt |
SATA-600 / PCIe 4.0 -kontakter: 1 x M.2, PCIe 4.0 -kontakter: 1 x M.2, SATA-600 -kontakter: 4 x 7 pin Seriell ATA - RAID 0 / RAID 1 / RAID 10 / RAID 5 |
Tillhandahållet gränssnitt

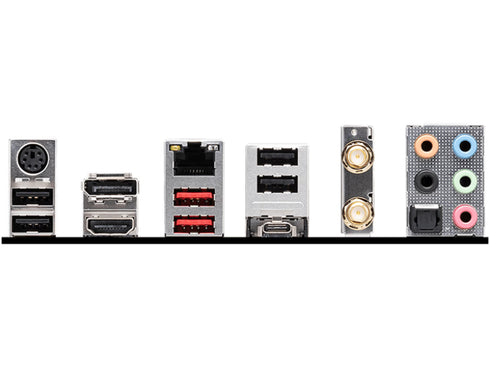

| Gränssnitt |
1 x HDMI, 1 x ljudutgång - mini-jack, 1 x ljudutgång (center/subwoofer) - mini-jack, 1 x USB-C 3.2 Gen 2, 2 x antenn, 1 x LAN (2.5Gigabit Ethernet), 2 x USB 3.2 Gen 2, 1 x mikrofon - mini-jack, 1 x ljudingång - mini-jack, 4 x USB 2.0, 1 x SPDIF-utgång, PS/2-tangentbord/mus, 1 x DisplayPort, 1 x ljudutgång (bakre) - mini-jack |
Interna gränssnitt
| Interna gränssnitt |
1 x seriell - header, 2 x USB 3.2 Gen 1 - header, 1 x Thunderbolt - header, 4 x USB 2.0 - header, 1 x SPI - header, 1 x ljud - header, 1 x USB-C 3.2 Gen 2 - header |
